Operačné siete

Operačný zosilňovač OZ

OZ je skratka pre operačný zosilňovač
Operačná sieť je lineárny obvod s prvkami OZ, R, C, L

Lineárne zosilňovače

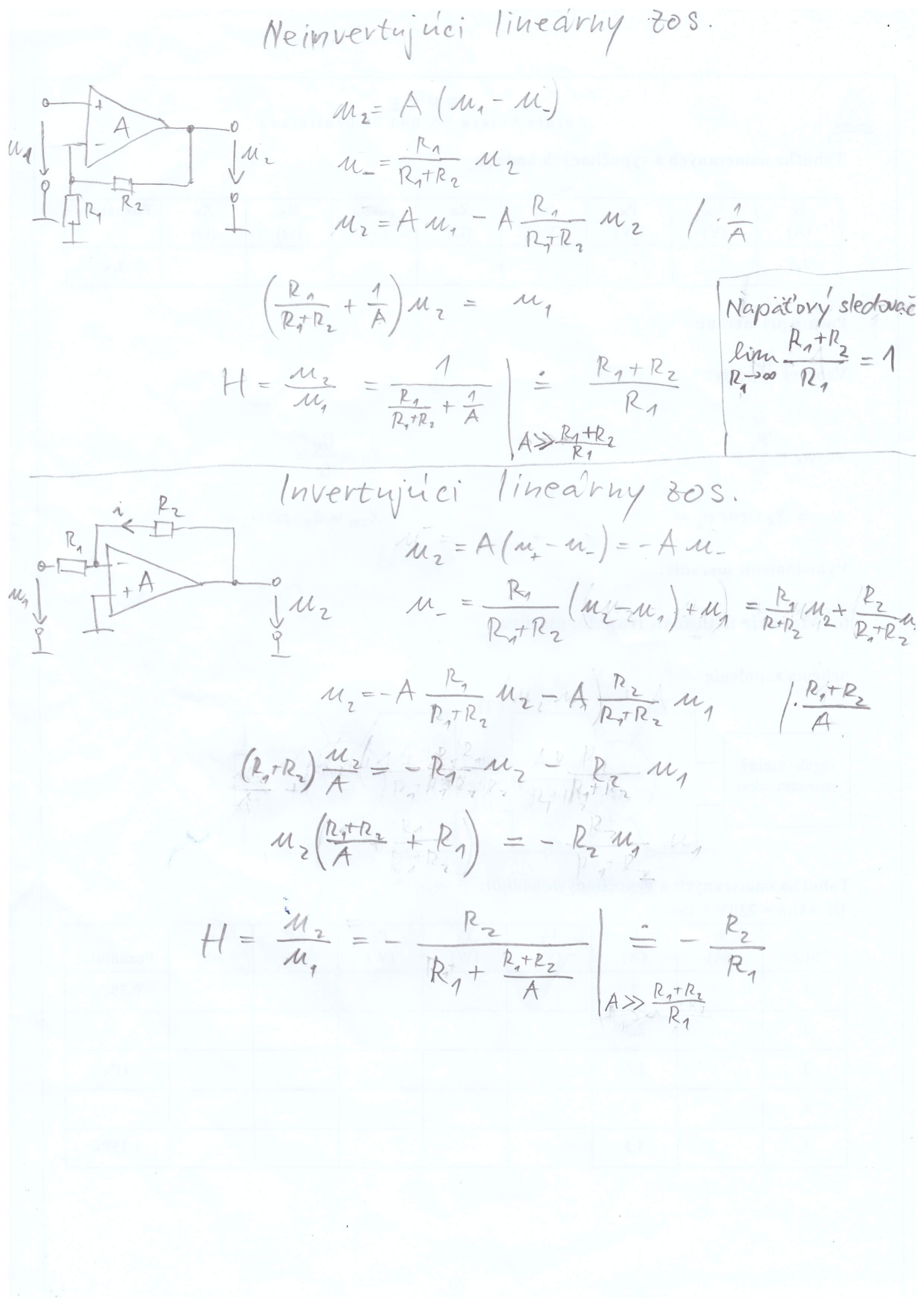

(Ne)Invertujúci zosilňovač

Vstupné offset napätie OZ sa meria tak, že vstup ivertujúceho zosilňovača sa nuluje, zmeria sa U2 a následne sa vyhodnotí U0 pomyselného zdroja na vstupe neivertujúceho zosilňovača

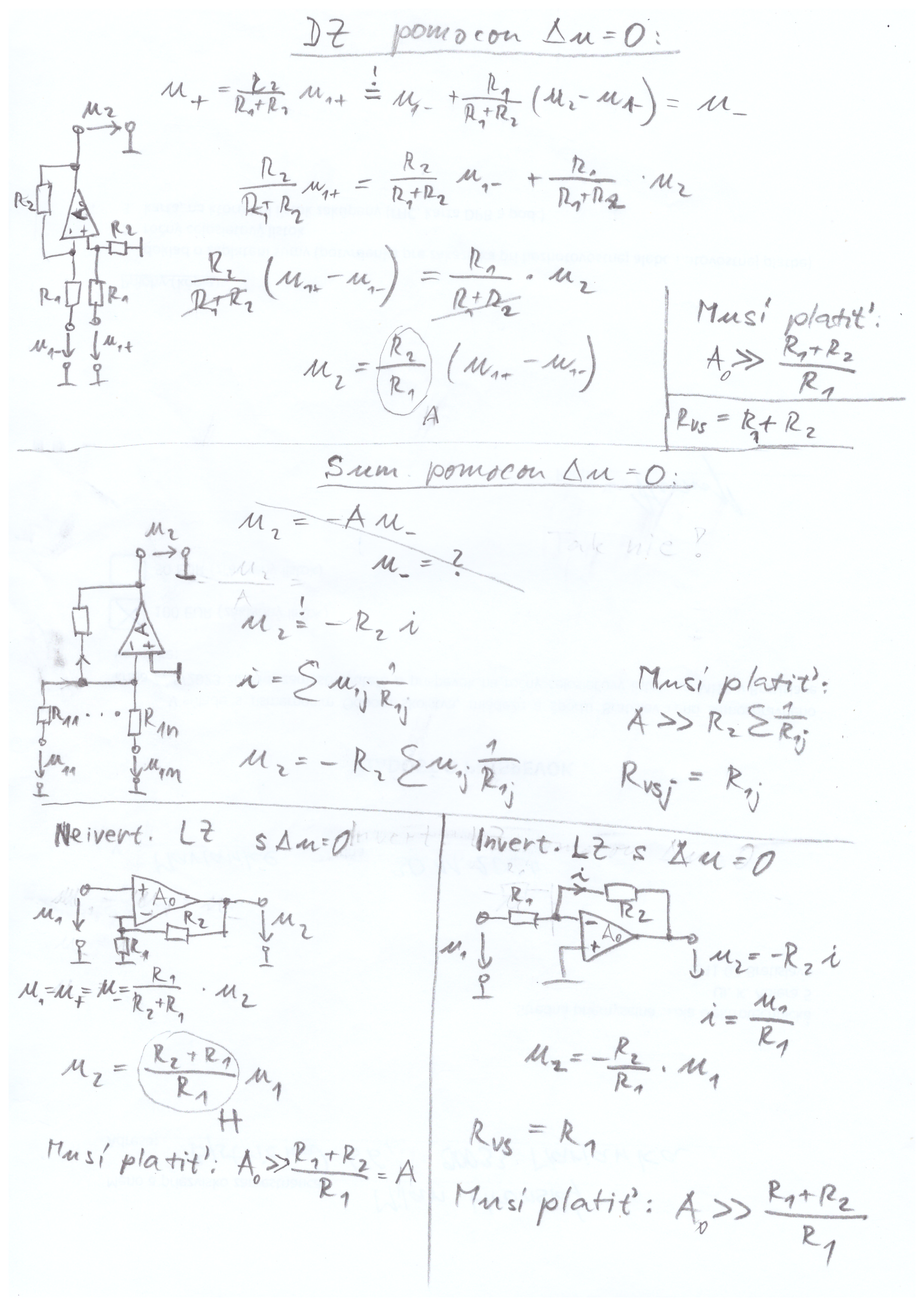

Virtuálna nula Δu (A0->∞)

Analógové počítače

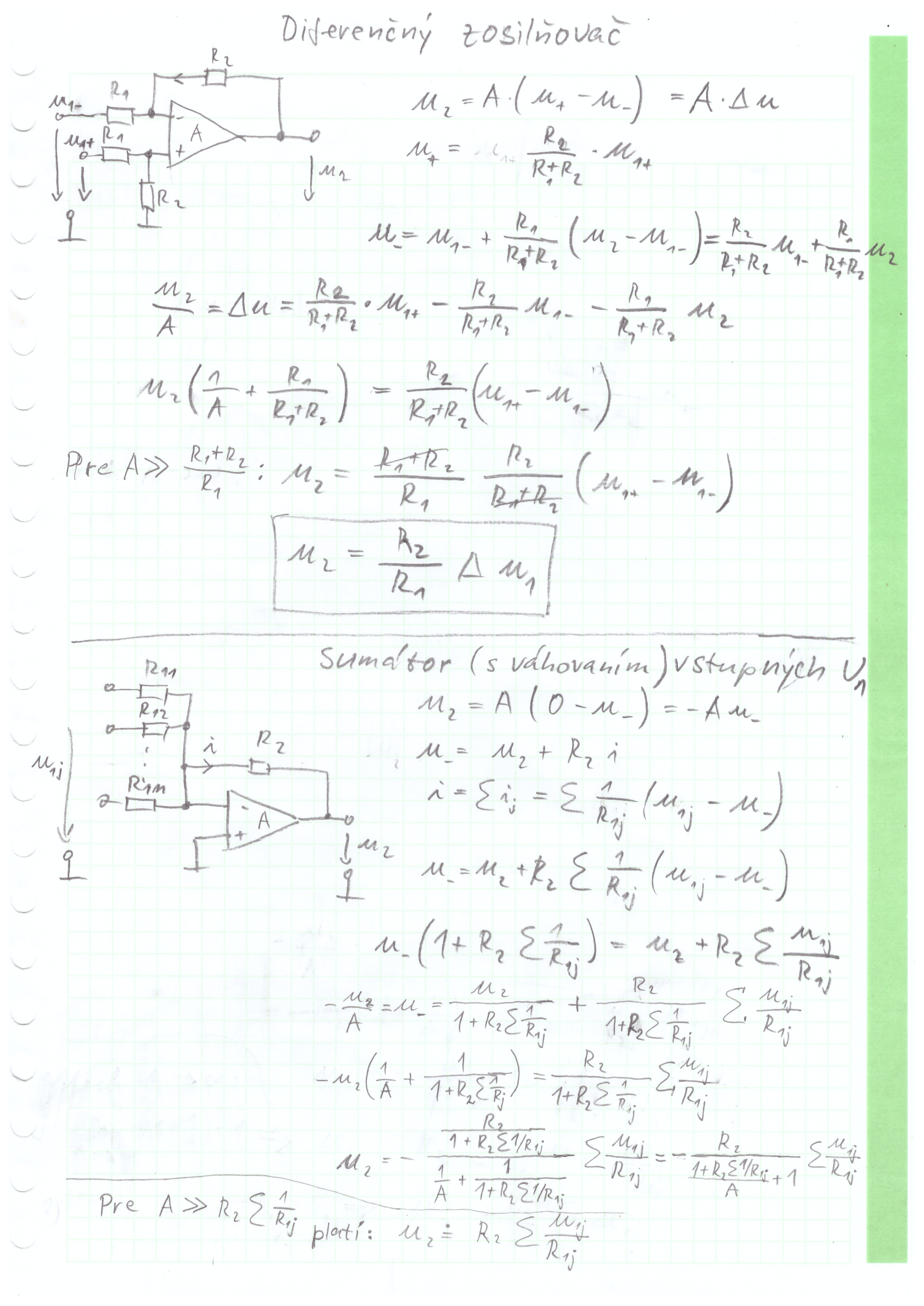

Sumátor

Diferenciátor

Derivácia

Integrácia

Derivátor

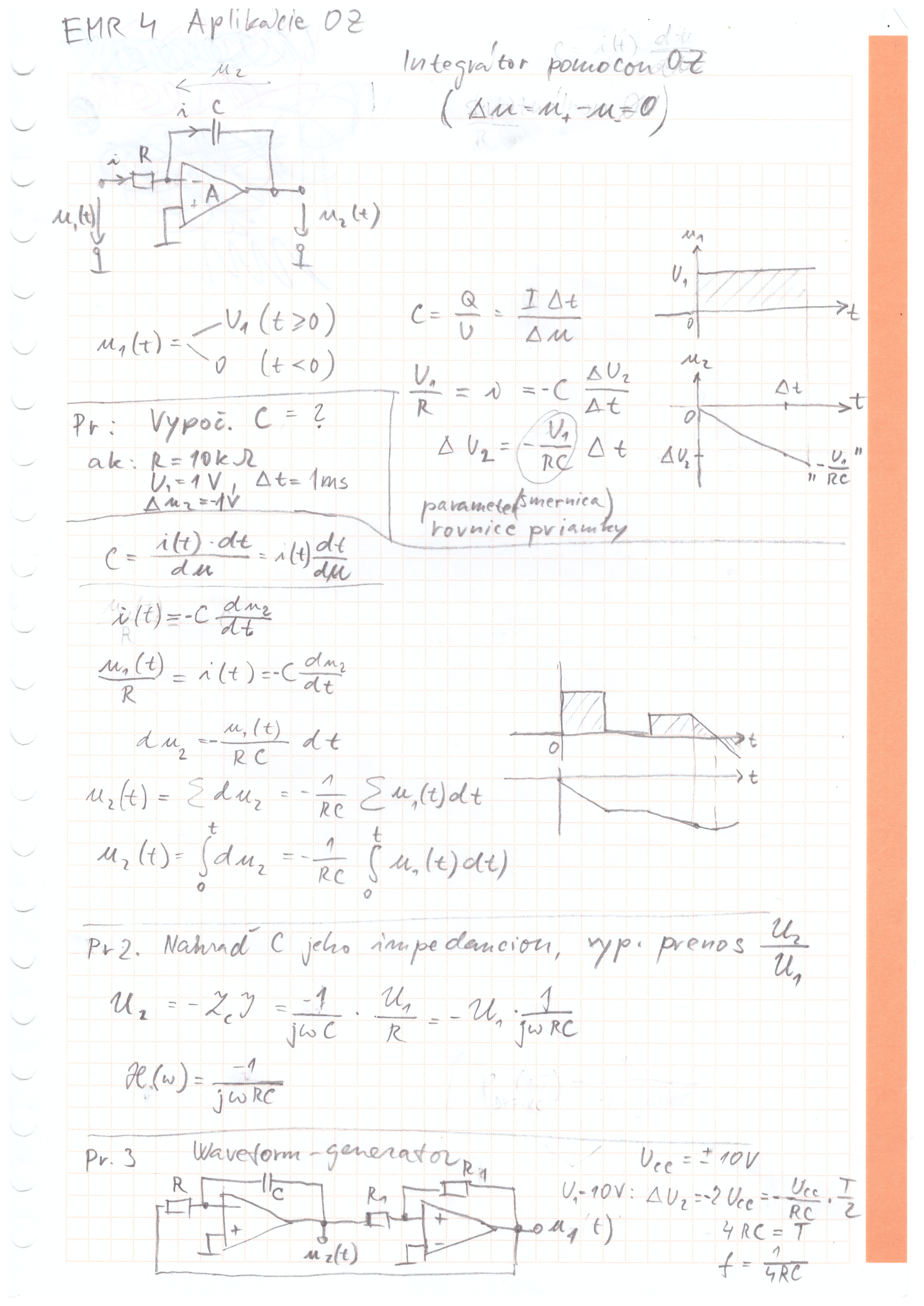

Integrátor
